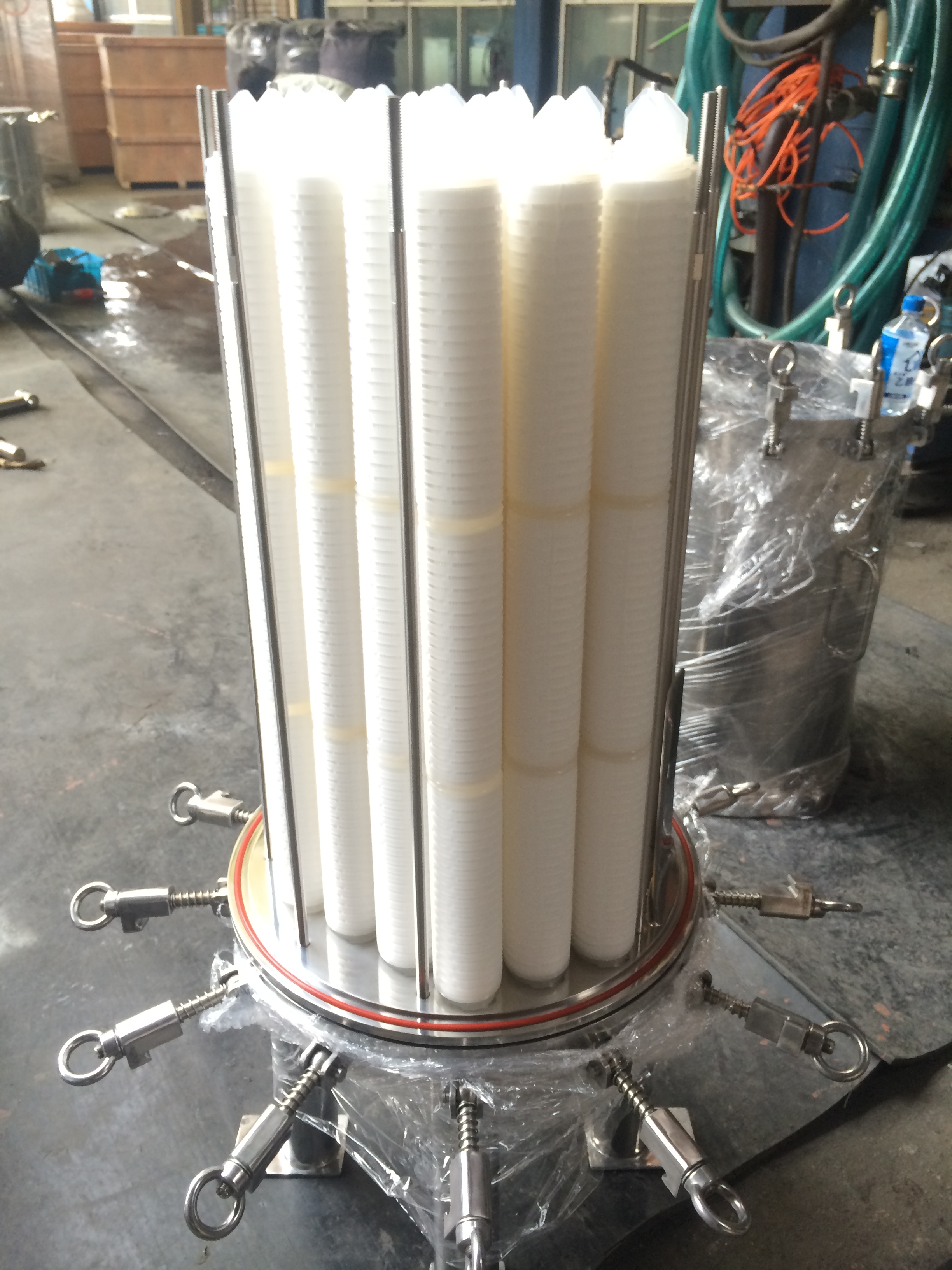

Tính năng của Bộ lọc vệ sinh Multi Cartidge
● Bộ lọc vệ sinh đa chất lỏng JTGLD có thể đáp ứng yêu cầu về tốc độ dòng chảy trung bình và nhỏ.
● Thiết kế và sản xuất cấu trúc theo cấp độ vệ sinh. Đó không phải là góc chết, đáp ứng tiêu chuẩn, dễ dàng để làm sạch, thoát nước hoàn toàn, không có chất lỏng còn lại.
● Để áp dụng một số làm sạch rất khắc nghiệt, tấm mặt phù hợp làm bằng cách dọn dẹp góc đầy đủ, có thể tháo rời.
Ứng dụng
● Công nghiệp dược phẩm: Tất cả các loại thuốc kháng sinh và chất lỏng khác
● Công nghiệp thực phẩm và đồ uống: rượu, nước khoáng, nước uống
● Công nghiệp OI: OI Field Intration.
● Công nghiệp điện tử: Độ tinh khiết có độ tinh khiết cao.
● Công nghiệp hóa học: Tất cả các loại dung môi hữu cơ, axit, khớp nối.
Đặc điểm của bộ lọc vệ sinh đa cartidge
● Mức độ đánh bóng cực cao, bề mặt bên trong được đánh bóng đến 0,3μm RA. Bề mặt bên ngoài đạt 0,4μm, đánh bóng mức độ vệ sinh tuyệt đối.

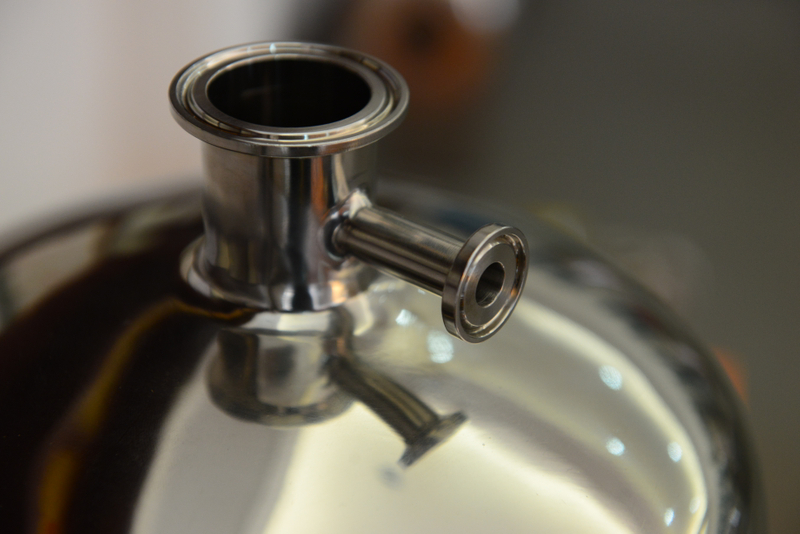

● Van thông hơi có thể chọn mở nhanh, có thể tháo rời hoàn toàn và không có góc làm sạch.
A
Điều kiện hoạt động
Áp suất hoạt động tối đa | 0,6MPa 1,0MPa |
Tối đa hoạt động | 50 |
Khử trùng (Sanitatlon) | 121/30 phút 121/30 phút |
Vật liệu
Vỏ bọc | SS304, SS316L, Duplex SS, Titanium, Hastellkoy |
V cơ/ van xả | SS304 |
Engrebolt | SS304 |
O-ring | EPDM, ptfe.viton, silicone |
Sự liên quan
Kết nối vỏ | Tri-kẹp, mặt bích |
N1 、 N2 trong cửa ra | Tri-clamp |
Máy đo áp suất N3 (tùy chọn) | 1.5 Tri-clamp |
Van thông hơi N4 (tùy chọn) | 112 Tri-Kẹp6 Chủ đề |
Van xả N5 (tùy chọn) | 1/2 Tri-Clamp |
Kết nối hộp mực | 2221 kiểu, loại 226 (vệ sinh) Loại DOE (Lớp học ngành) |
Bề mặt hoàn thiện
Kết thúc loại | Đánh bóng cơ học/điện phân |
Độ chính xác đánh bóng | 0,4um bên ngoài bề mặt ra <04μm |
Tham số kích thước
3R (4R) | 5R (6R) | 7R (8R) | ||||||||||
10 ° | 20 | 30 ° | 40 ° | 10 ° | 20 ° | 30 | 40 ° | 10 ° | 20 ° | 30 ° | 40 | |
A: Tổng chiều cao | 760 | 1010 | 1260 | 1510 | 780 | 1030 | 1280 | 1530 | 805 | 1055 | 1305 | 1555 |
B: Khoảng cách từ đầu vào đến trung tâm | 160 | 160 | 200 | |||||||||
C: Đường kính vỏ | φ204 | φ235 | φ273 | |||||||||
D: Nuin2 The Heignt ROM In-Outlet N1, N2 xuống đất | 200 | 200 | 200 | |||||||||
Kích thước N1 、 N2 | 1,5 ' | 2 ' | 2.5 ' | |||||||||
Bảng lựa chọn JTGLD
Qty. của hộp mực］ | Mô hình hộp mực］ | Kết nối hộp mực ］ | ［ Vật liệu vỏ］ | ［ Kết nối bên trong］ | ［ O-ring］ |
5r | 20 | S | 4 | K | E |
3R = 3pcs | 10 = 10 'Hộp mực | S = 226#(Lớp vệ sinh) | 4 = 304 | K = Tri-kẹp | E = EPDM |
5R = 5pcs | 20 = 20 'Hộp mực | T = 222#(Lớp vệ sinh) | 6 = 316L | P = PTFE | |
7R = 7 PC | 30 = 30 ' Hộp mực | D = DOE (Lớp công nghiệp) | D = song công ss | V = Viton | |
9R = 9 chiếc | 40 = 40 ' Hộp mực | T = titan | S = silicone | ||
12R = 12pcs | H = Hastelloy |
