Tính năng của bộ lọc loại giỏ

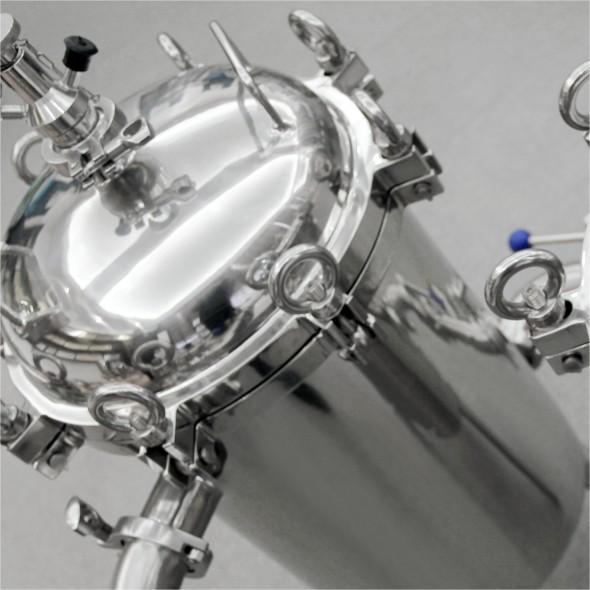

● Bộ lọc loại giỏ JTGLF là một bộ lọc giỏ nhỏ được cải tiến, có thể loại bỏ một lượng nhỏ các hạt rắn trong chất lỏng, cũng có thể bảo vệ máy nén, bơm, dụng cụ và các thiết bị khác để hoạt động bình thường.
● Bộ lọc loại giỏ JTGLF áp dụng nhiều bước xử lý đánh bóng để đảm bảo rằng giao diện RA đạt tới 0,6um lên đến cấp vệ sinh. Tất cả các bề mặt là gương đánh bóng.
Ứng dụng
● Các loại lọc hạt AL.
● Dầu ăn, đồ uống, lọc rượu.
● Bộ lọc hóa học.
● Máy nén, máy bơm, dụng cụ và các thiết bị khác được lọc và bảo vệ trước.
Đặc điểm của bộ lọc loại giỏ
● Bề mặt bên trong và bên ngoài bằng cách sử dụng sơn gương, giao diện RA đạt tới 0,6um gần mức vệ sinh.
● Bộ lọc Shell có thể sử dụng kết nối Eyebolt hoặc kết nối mở nhanh, dễ vận hành. Đây là một thiết kế kinh tế và thực tế.
● Bộ lọc kích thước nhỏ Cài đặt đai ốc điều chỉnh ở dưới cùng của chân.
Bề mặt hoàn thiện
Kết thúc loại | Đánh bóng cơ học, đánh bóng điện phân, nổ cát, ngâm |
Độ chính xác đánh bóng | Bề mặt bên trong RA≤0,6μm, |
Điều kiện hoạt động
Tối đa. Áp lực hoạt động | 0,6MPa, 1,0MPa |
Tối đa. Hoạt động temp. | 150 |
Vật liệu
Lọc vỏ | SS304, SS316L |
Van thông hơi | SS304, SS316L |
Engrebolt | SS304 |
Lưỡi dao ổn định | SS304 |
O-ring | EPDM, PTFE, Viton, Silicone |
Sự liên quan
Kết nối vỏ | Mặt bích (Eyebolt), Tri-Clamp |
Ra ngoài n1, n2 | Tri-clamp |
Van thông n3 (tùy chọn) | 1,5 'Tri-kẹp |
Kích thước | 1basket | ||
16 ' | 25 ' | 40 ' | |
A: Tổng chiều cao (không bao gồm đồng hồ đo áp suất) | 800 | 1040 | 1170 |
B: Khoảng cách từ đầu vào đến trung tâm | 200 | 235 | 250 |
C: Đường kính | 300 | Φ350 | 400 |
D1: Chiều cao từ đầu vào N1 xuống đất | 600 | 800 | 900 |
D2: Chiều cao từ ổ cắm N2 đến mặt đất | 250 | 300 | 300 |
Ngoài n1, kích thước N2 | 1,5 '/2 '/2.5 ' | ||
Dữ liệu nêu trên là tiêu chuẩn, nó có thể tùy chỉnh theo khách hàng.
Bảng lựa chọn
QTY. Lọc giỏ | Lọc loại giỏ | Vật liệu vỏ | Kết nối | O-ring |
1L | 25 | 4 | L | E |
1L = 1pc | 16 = 16 'Giỏ ：256 × 254 | 4 = 304 | F = mặt bích | E = EPDM |
25 = 25 'Giỏ ： φ312 × 375 | 6 = 316L | K = Tri-kẹp | P = PTFE | |
40 = 40 'Giỏ ：362 × 444 | L = Thread | V = Viton | ||
S = silicone |
