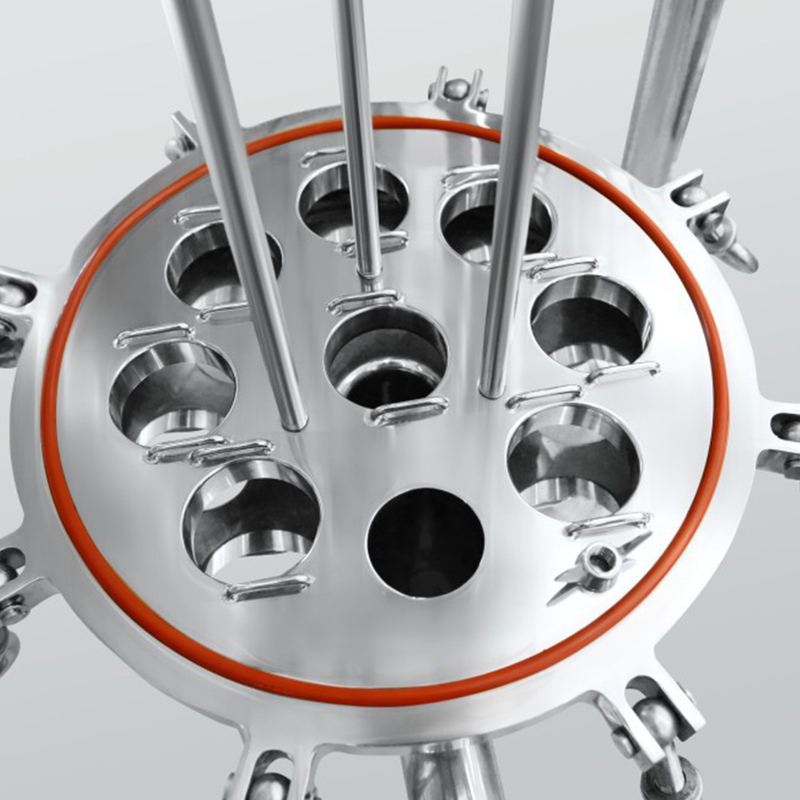

Tính năng của bộ lọc chất lỏng chính xác
● Bộ lọc chất lỏng chính xác của JTGJM là một dòng chảy lớn và bộ lọc chất lỏng vệ sinh nhiều hộp mực, có thể đáp ứng các yêu cầu của các kích thước khác nhau của tốc độ dòng chảy.
● Thiết kế và sản xuất cấu trúc phù hợp với cấp độ vệ sinh. Không có người chết, gặp gỡ 'Gmp'standard. Sản phẩm này dễ làm sạch, thoát nước hoàn toàn, không có chất lỏng còn lại.
● Đối với ứng dụng làm sạch nghiêm ngặt, tấm mặt phù hợp có thể được thiết kế để tháo rời để đạt được việc làm sạch góc đầy đủ.
Ứng dụng
● Công nghiệp dược phẩm: Tất cả các loại kháng sinh và lọc chất lỏng khác.,
● Ngành công nghiệp thực phẩm và đồ uống: rượu vang, nước khoáng, tưới nước.
● Ngành dầu mỏ: Lực lượng phun nước.
● Công nghiệp điện tử: Độ tinh khiết có độ tinh khiết cao.
● Công nghiệp hóa học: Tất cả các loại salvent hữu cơ, axit, lọc dung dịch kiềm.
Đặc điểm của bộ lọc chất lỏng chính xác
● Mức độ đánh bóng cực cao, bề mặt bên trong được đánh bóng đến 0,3μm RA bề mặt bên ngoài để đạt 0,4μm, đánh bóng mức độ vệ sinh tuyệt đối.
● Xử lý dòng chảy lớn, thiết kế nhỏ gọn tiết kiệm không gian
● Thiết kế bên trong đáy đảm bảo rằng các paricles có thể được loại bỏ hoàn toàn cùng một lúc, ổ cắm tiếp tuyến làm cho nước thải được thải ra hoàn toàn và công nhân hoạt động dễ dàng.
● Đối với hơn 15 hộp mực nhà ở phù hợp, cánh tay xoay và mắt hoặc mở nhanh là thiết kế tùy chọn để hoạt động dễ dàng. Ngoài ra, một thiết kế kinh tế và thực tế.
Điều kiện hoạt động
Áp suất hoạt động tối đa | 0,6MPa 1,0MPa |
Tối đa hoạt động | 150 |
Khử trùng | 121/30 phút |
Bề mặt hoàn thiện
Kết thúc loại | Đánh bóng cơ học/điện phân, nổ cát |
Độ chính xác đánh bóng | Bề mặt bên trong RA≤0.3μm, bề mặt bên ngoài RA≤0,4μm. |
Vật liệu
Vỏ bọc | 304.316L, SS song công, Titanium, Hasielloy |
V cơ/ van xả | 304、316L |
Engrebolt | 304 |
Lưỡi dao ổn định | 304 |
O-ring | EPDM, PTFE, Viton, Silicone |
Sự liên quan
Kết nối vỏ | Mặt bích (Eyebolt) |
Trong cửa ra | Tri-clamp |
Máy đo áp suất N3 (Opion) | 1,5 'Tri-kẹp |
Van thông hơi N4 (opion) | 1/2 'Tri-Clamp (dưới 12 %) 3/4 ' Tri-Clamp (hơn 15 %) 1 'Tri-Clamp (hơn 15pcs) |
Van xả N5 (tùy chọn) | 1/2 'Tri-Clamp (dưới 12 %) 3/4 ' Tri-Clamp (5pcs đến 12pcs) 1 'Tri-Clamp (hơn 15pcs) |
Kết nối hộp mực | 222#, 226# |
Bảng lựa chọn JTGJM
QTY. của hộp mực | Mô hình của hộp mực | Kết nối hộp mực | Vật liệu vỏ | Kết nối bên ngoài | O-ring | |
12r | 20 | s | 4 | K | E | |
3R = 3pcs | 21R = 21pcs | 20 = 20*Hộp mực | S = 226 loại | 4 = 304 | K = Tri-kẹp | E = EPDM |
5R = 5pes | 24R = 24pcs | 30 = 30cattridge | T = 222 loại | 6 = 316L | P = PTFE | |
7R = 7pcs | 36R = 36pcs | 40 = 40 ° hộp mực | D = song công | V = Viton | ||
8R = bpcs | 42R = 42pcs | T = ttanium | S = silicone | |||
9R = 9pcs | 48R = 48pcs | H = Hastelloy | ||||
12R = 12pes | 56R = 56pcs | |||||
15R = 15pcs | ||||||
Tham số kích thước
3R (4R) | 5R (6R) | |||||
20 ' | 30 ' | 40 ' | 20 ' | 30 ' | 40 ' | |
Một tổng chiều cao | 1123 | 1373 | 1623 | 1145 | 1395 | 1645 |
B ： Khoảng cách từ đầu vào đến trung tâm | 142 | 165 | ||||
Đường kính vỏ C | Φ204 | Φ250 | ||||
D1: Chiều cao từ đầu vào xuống đất | 540 | 660 | ||||
D2: Chiều cao từ ổ cắm đến mặt đất | 300 | 300 | ||||
Kích thước N1 、 N2 | 1,5 '/2 ' | 1,5 '/2 '/2.5 ' | ||||
(7R) | (8R) | |||||
20 ' | 30 ' | 40 ' | 20 ' | 30 ' | 40 ' | |
1145 | 1395 | 1645 | 1170 | 1420 | 1670 | |
176.5 | 190 | |||||
Φ273 | 300 | |||||
660 | 660 | |||||
300 | 300 | |||||
1,5 '/2 '/2.5 ' | 1.5 '/2 '/2.5 '/3 ' | |||||
9R (10R) | 12R (11R) | |||||
20 ' | 30 ' | 40 ' | 20 ' | 30 ' | 40 ' | |
1170 | 1420 | 1670 | 1170 | 1420 | 1670 | |
202.5 | 215 | |||||
Φ325 | Φ350 | |||||
660 | 660 | |||||
300 | 300 | |||||
1.5 '/2 '/2.5 '/3 ' | 1.5 '/2 '/2.5 '/3 ' | |||||
15R (18R) | (21R) | 24R (27/30R) | (36R) | (42r) | 48R (54R) | |
40 ' | 40 ' | 40 ' | 40 ' | 40 ' | 40 ' | |
1947 | 1959 | 2026 | 2036 | 2044 | 2067 | |
240 | 265 | 290 | 315 | 340 | 365 | |
400 | 450 | Φ500 | Φ550 | Φ600 | 650 | |
682 | 694 | 714 | 729 | 734 | 744 | |
300 | 300 | |||||
3 '/3.5 '/4 ' | 3 '/3.5 '/4 ' | |||||
