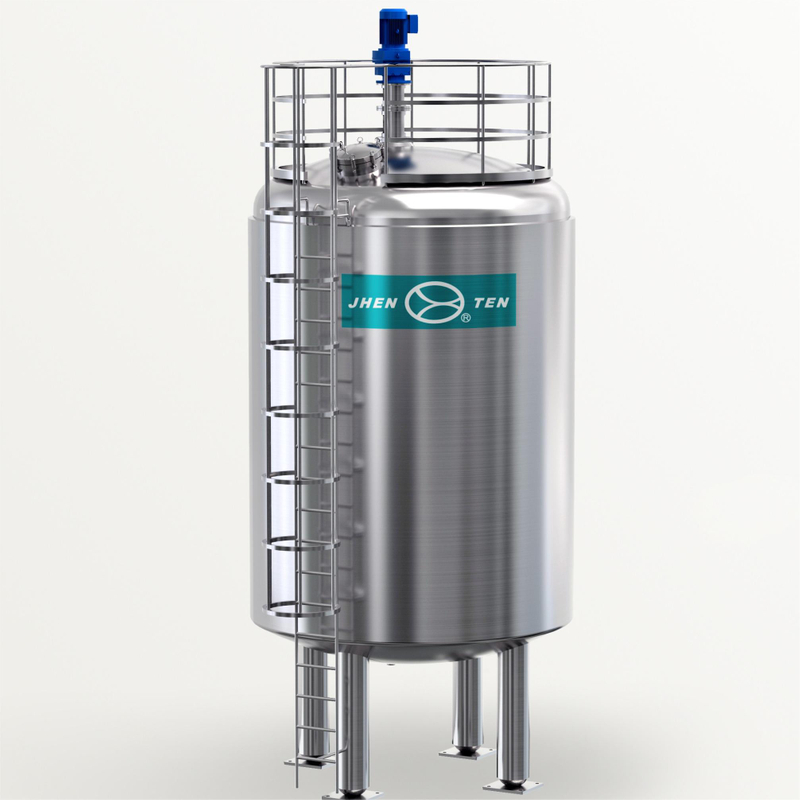

Bể chứa/bể trộn
Bể lưu trữ được thiết kế, sản xuất và kiểm tra theo tiêu chuẩn tàu áp suất (GB150-2011) và tiêu chuẩn tàu áp suất khí quyển được hàn bằng thép (NB/T 47003.1-2009), đáp ứng nghiêm ngặt các yêu cầu chứng chỉ GMP.
Cấu trúc bể chứa Jhenten là cấu trúc dọc hoặc cấu trúc ngang, nó cũng có thể được thiết kế theo hình vuông và hình tròn theo yêu cầu của khách hàng.
Thích hợp cho ngành công nghiệp dược phẩm lưu trữ nước tinh khiết, lưu trữ nước, lưu trữ chất lỏng, bộ đệm trung gian, cũng áp dụng cho nhiệt độ bình thường và lưu trữ ấm của thực phẩm, sữa, nước trái cây, v.v.
Các đặc điểm của bể chứa/bể trộn
● Khối lượng 600L ~ 2000L, nó có thể được thiết kế và tùy chỉnh theo yêu cầu của khách hàng.
● Áo khoác có thể được đặt vào hơi nước (hoặc nước nóng), và áo khoác được chia thành áo khoác cuộn, áo khoác đầy đủ và áo khoác lúm đồng tiền. Bên ngoài được bao phủ bằng lớp cách nhiệt. Vật liệu cách nhiệt là len đá (giữ ấm) hoặc PU (giữ lạnh).
● Đầu nối sử dụng Chuck cài đặt nhanh (Kẹp). Bể bên trong sử dụng SS304 hoặc SS316L. Các chất đánh bóng gương bên trong RA≤0,28μ m ～ 0,6μm. Bề mặt bên ngoài có thể được đánh bóng, được vẽ bằng dây, được thổi cát theo yêu cầu của khách hàng.

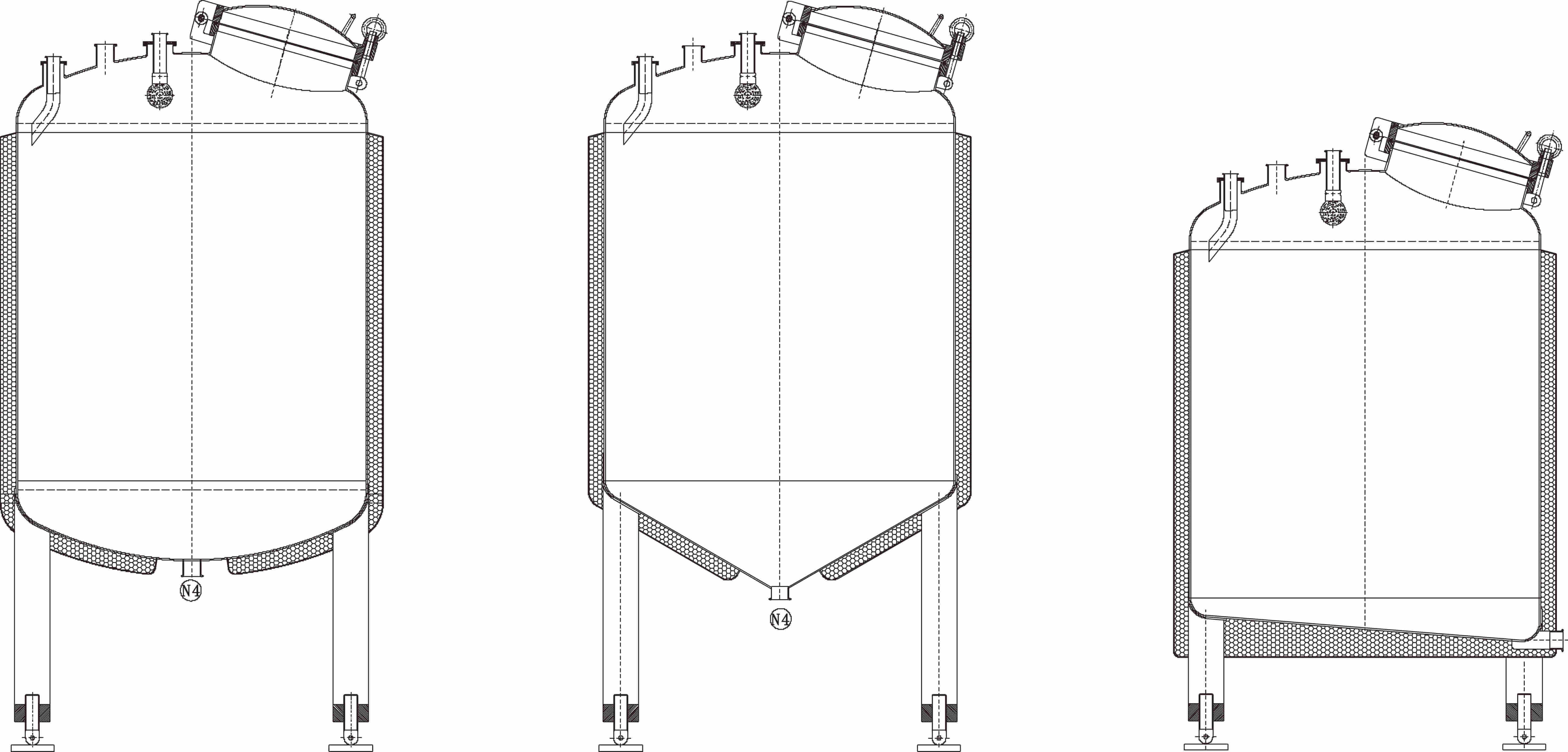

Kết cấu
Loại lưu trữ theo chiều dọc Dish Dish DIP
BOTTOM (Lớp kép) dưới cùng (lớp kép) dưới cùng (lớp kép)
Lưu trữ nằm ngang Đầu-Dish Ends (Lớp đơn) Lưu trữ nằm ngang Các đầu-Conical (Lớp đơn)
Cấu hình tùy chọn: Bộ lọc không khí vô trùng, nhiệt kế (loại hiển thị kỹ thuật số hoặc mặt số), đồng hồ đo áp suất, thủy tinh thị giác, hố ga vệ sinh, cửa hàng, bóng xoay vòng quay phổ biến CIP, đồng hồ đo chất lỏng, v.v. hoặc được cấu hình theo yêu cầu của khách hàng.
Trộn T Ổ Sắt AN
Cấu trúc bể trộn nhiệt điện
Tham số thiết kế
Áp lực thiết kế | Bể: ATM ～ 1.0MPa Áo khoác: ATM 0,5MPa |
Nhiệt độ thiết kế | (0 ℃～ 160 ℃) |
Materail
Bên trong | SS304 SS316L |
Cách nhiệt | Len đá （Giữ ấm） |
PU （Giữ mát） | |
Chân | SS304 |
Sự liên quan
Trong cửa ra | Tri-kẹp, mặt bích |
Bề mặt hoàn thiện
Kết thúc loại | Đánh bóng cơ học, đánh bóng điện phân, |
Độ chính xác đánh bóng | Bề mặt bên trong RA≤0,3μm |
Mô hình bình thường và các thông số kỹ thuật chính
Tham số | Người mẫu | JTRCG, 600 | JTRCG, 1000 | JTRCG, 2000 | JTRCG, 3000 | JTRCG, 4000 | JTRCG, 5000 |
Khối lượng hiệu quả ： l | 600 | 1000 | 2000 | 3000 | 4000 | 5000 | |
Thùng | Đường kính MM | Φ900 | Φ1100 | Φ1300 | Φ1600 | Φ1700 | Φ1800 |
Chiều cao/chiều dài mm | 900 | 1000 | 1500 | 1500 | 1800 | 1800 | |
Trộn lẫn | Động cơ năng lượng ： KW | 1.1 | 1.5 | 2.2 | 2.2 | 3 | 4 |
Trộn RPM ： R/phút | 60 Paddle） Thiết kế có thể được điều chỉnh theo cách sử dụng của khách hàng） | ||||||
JTRCG, 6000 | JTRCG, 8000 | JTRCG, 10000 | JTRCG, 12000 | JTRCG, 15000 | JTRCG, 2000000 |
6000 | 8000 | 10000 | 12000 | 15000 | 20000 |
Φ1900 | Φ2000 | Φ2200 | Φ2400 | Φ2600 | Φ2800 |
2000 | 2200 | 2400 | 2500 | 2700 | 3000 |
4 | 5.5 | 7.5 | 7.5 | 11 | 11 |
60 Paddle） Thiết kế có thể được điều chỉnh theo cách sử dụng của khách hàng） | |||||
Dữ liệu nêu trên là tiêu chuẩn, chỉ để tham khảo. Nó có thể tùy chỉnh theo yêu cầu của khách hàng. | |||||
